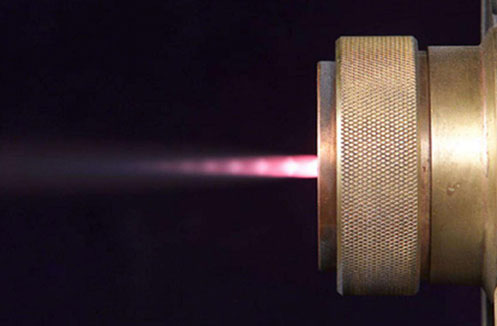

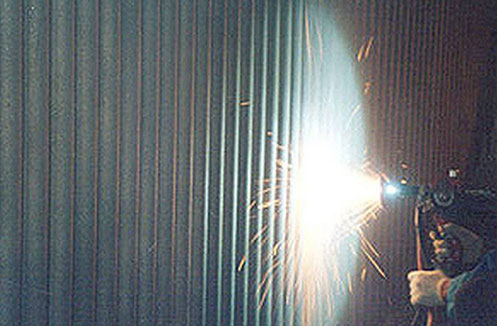

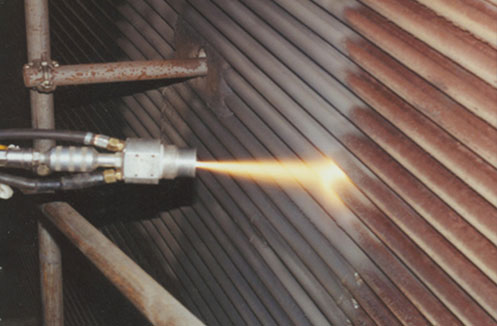

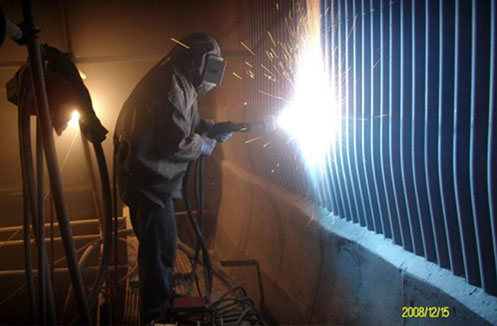

超音速电弧喷涂的基本原理是燃烧于丝材端部的电弧将均匀送进的丝材熔化，经过特制拉伐尔喷嘴加速后的超音速气流将熔化的丝材雾化为粒度细小均匀的粒子，喷向工件表面形成机械及微冶金的紧密结合涂层。因具有以下工艺特点而特别适用于锅炉管壁的保护喷涂。
1：粒子飞行速度高，与基体结合好。
2：沉积效率高，涂层组织致密。
3：电弧稳定性高。
4：喷涂基体不存在热变形。
5：一次喷涂涂层被腐蚀掉后可以二次进行喷涂。
超音速电弧喷涂的基本参数
粒 子  速 度420m/s
涂层结合强度≥68.5Mpa
涂 层  厚 度≥ 0.30mm
涂 层  硬 度≥HRC35
涂层 孔隙 率≤1%
基 体  温 度≤100℃
传 热  系 数：34—38w/m.k
线膨 胀 系数 12.5×10-6
