材料简介

采用高性能环氧树脂和改性胺类固化剂为主要成分的双组分结构粘结剂，主要用于结构加固外粘型钢，性能指标满足GB50728-2011《工程结构加固材料安全性鉴定技术规范》中A级胶的要求。

 性能特点

1. 高强度、强粘结力、良好的韧性、良好的剥离强度和抗冲击性能。

2. 耐老化、耐腐蚀性能优异。

3. 可灌性好，固化后无收缩。

 主要用途

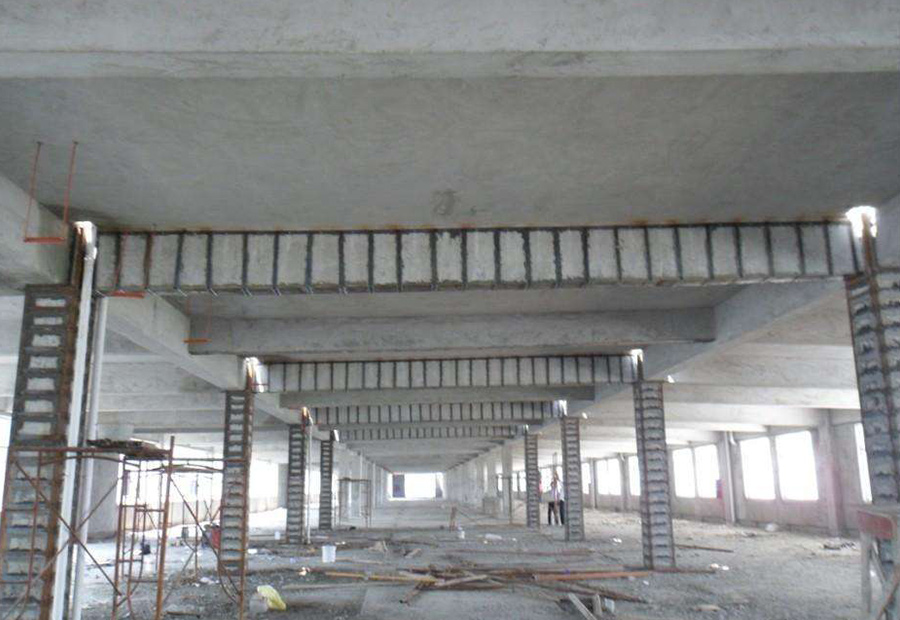

1. 结构加固外粘型钢，满足压注工艺要求。

2. 结构缝隙、空腔修复。

3. 金属、石材、木材、橡胶等采用压注工艺时的粘接

1. 粘接面处理：混凝土表面用金刚片打磨至露出新面，型钢粘接面用钢丝轮打磨除锈至露出金属光泽。注胶前保证粘接面干燥、洁净。

2. 密封：型钢安装完成后用封堵材料封缝，预埋注胶嘴并预留出气孔。

3. 配胶：首先将A、B两组分按重量比4：1分别称量，然后倒入容器中用电动搅拌器匀速搅拌3分钟左右，直到呈色一致。一次配胶不宜过多，随配随用。

4. 灌注：用注浆设备将配制好的胶液压力注入，竖向宜从下往上，水平宜从一端往另一端。一般选择压力为0.2～0.3MPa。

5. 固化：5℃～35℃环境下72小时可受力使用。若环境温度低于5℃，可采取升温措施或延长养护时间。

6. 表面防护：采用外涂砂浆防护前，应在钢板表面用环氧结构胶点粘粗砂进行糙化处理。
