氟碳漆在建筑外墙的涂装
1 前言
随着建筑业的迅猛发展，高层建筑越来越多，对现代建筑外墙用涂料提出了更高的要求。多数省市在建筑外墙限制使用面砖，这就要求外墙涂装新装饰材料具有很好的装饰性的同时，还具有很好的耐大气老化性、高的耐沾污性、保光性和保色性。
外墙饰面装饰效果主要由质感、线型及色彩三方面体现出来，取决于建筑物的体形、比例、尺寸、虚实对比、线条等设计手法。所以饰面选择美观、大方、色彩协调、经久耐用的涂料涂装。氟碳漆高耐候性优于其它类型的涂料，其优异的抗老化、耐沾污性可使建筑物饰面的耐久性达到 15-20 年，逐渐成为现代高层建筑和市政工程建筑的****涂料。
2 基面要求及处理
2.1 基面验收
新的建筑水泥砂浆、混凝土表面须经过 3 周以上的养护期，使基面的含水率小于 8 ％， PH 值 6-8 之间。在气温较低时养护期需要适当延长，达到要求为止。
干燥后的基面应坚实、牢固、无起砂、裂缝、疏松等缺陷，如出现上述缺陷应在涂装前进行处理。
在建筑顶面上还需进行防水处理，防止水渗入墙体，影响最终保护效果（如女儿墙、天沟等部位要做好）。
2.2 表面处理
施工前应对基面进行处理，将附着在基面的杂质、油污、锈迹用铲刀、铁刷、溶剂等清除干净，用溶剂擦试过的地方要用清水洗干净。
2.3 基面修饰
基面达标后，施工时重新检查。铲除松动的砂料、杂质、用无齿锯切除空鼓部分，切除部分较深时先用水泥、砂灰抹平。如有凹陷部分可用聚合物拌合的腻子先进行点补。
2.4 批刮腻子

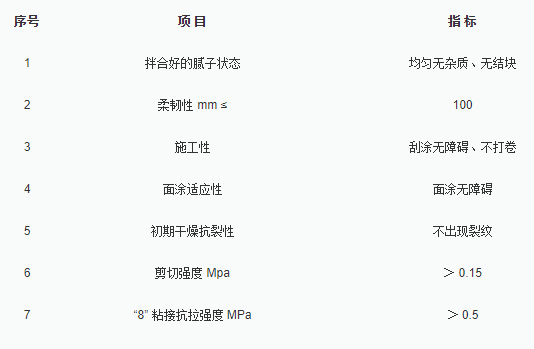

水泥基面可选用的腻子品种很多，在氟碳漆的涂装工艺中水制腻子的性能指标应符合下列要求：
将调配好的腻子用批刀均匀刮涂到基面上，要求批刮均匀、平整，干燥后用 2 米靠尺检查基面的平整度，在靠尺范围内基面平整度误差小于 2 毫米，不平整处用砂纸打磨或用腻子进行点补修饰，凹凸较大的部位要分次批刮，一次不能刮涂太厚，否则易造成局部收缩、开裂等现象。
墙体抹灰面达到中级标准以上者，通常需薄批腻子 1-2 遍，腻子用量每平方米 1—2 公斤。腻子干燥后需用砂纸打磨以清除表面杂质颗粒，后用抹布擦试干净转下一工序。
如采用仿金属效果涂装，需在水性腻子面上增加一道溶剂型腻子，以填补水性腻子表面的微细毛孔，封闭墙体潮气，使被涂物表面有很好的致密度，每平方米用量 0.2—0.3 公斤，批刮厚度 40-50 μ m ，干燥后用 240 目以上砂纸打磨。
3. 配套方案

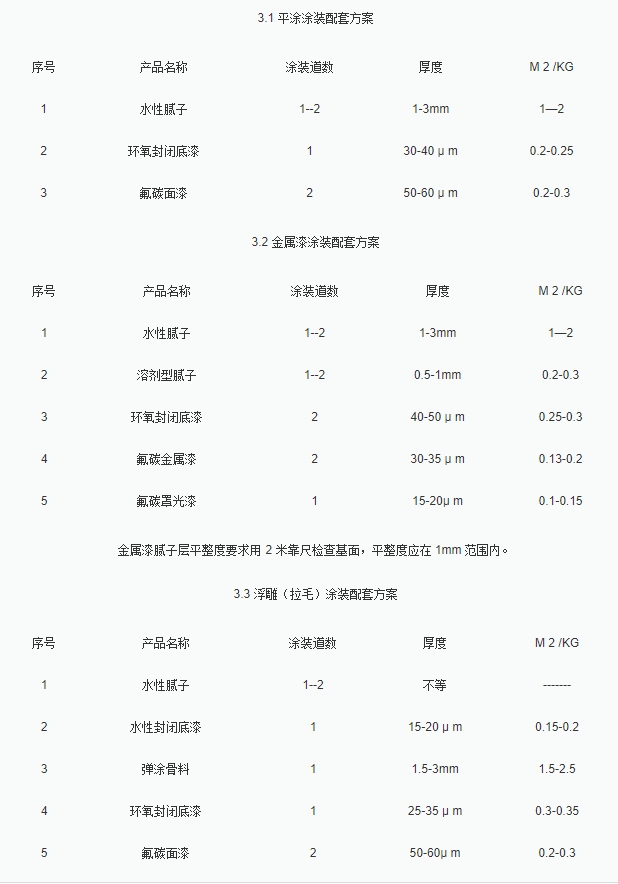

3.1 平涂涂装配套方案
4. 涂装工艺
4.1 第一道腻子
对基面进行满批，干燥 4 小时后可进行二道腻子的批刮，凹陷较深的部位实行点补的方法。
4.2 封闭底漆
基面达到质量要求后可喷涂底漆（刷涂、滚涂均可）。双组份封闭底漆应按给定的比例调配后熟化 10—20 分钟，用配套稀释剂调整到施工粘度，施工中将漆液均匀的施涂到基面上，不应产生漏涂和流挂现象。
如采用两道封闭底漆，第一道漆干燥 24 小时后再涂第二道。施涂面漆前封闭底漆需干燥 24 小时以上。
4.3 氟碳面漆
4.3.1 金属漆涂装，底漆需涂二道。金属漆喷涂粘度控制在 20-23 秒，采用湿碰湿工艺，间隔喷涂，防止漆雾喷到相邻的部分，干燥 4 小时即可施涂罩光漆。
4.3.2 氟碳漆按给定的比例调配，熟化 20 分钟，用配套稀释剂调整到施工粘度，二道面漆的涂装间隔时间在 6-8 小时为宜。
4.3.3 浮雕涂料施涂到基面上需干燥 36 小时以上，以便涂层的水气完全挥发。底漆易采用喷涂和刷涂并用的方法，防止流挂和漏涂，底漆干燥 24 小时后施涂氟碳面漆，面漆施涂间隔 6-8 小时。
5. 质量要求
腻子：刮涂平整、无颗粒状粉末附着表面、无裂纹、泛碱现象。
底漆：施涂均匀、色泽一致、无漏涂、流挂现象。
面漆：施涂均匀、无流挂、漆膜平整光滑、色泽一致。
6. 施工注意事项
6.1 环境湿度大于 75 ％，基面温度大于 40℃ ，不宜施工。
6.2 底漆稀释剂、面漆稀释剂不能混用。
6.3 施工时涂料的粘度应根据所使用工具不同进行调整。
施工质量的好坏与科学合理的施工组织有很大的关系，施工可交叉进行，每道工序完成后应认真检查，合格后方可转入下一工序。
氟碳漆墙面表面处理及涂装施工队工工艺
施工要求墙面应坚固'干净'无油污'浮灰'松散粉化层等.如有松散粉化层应先进行清理'修补. 底层施工工艺 1'调拌腻子使用工具'器皿应干净'无杂物. 2'将氟碳漆底腻子与水按比例(1:0.45)重量比,浸泡5-6分钟,用电动工具搅拌4-5分钟,静止2-3分钟后即可使用(水与腻子的比例为参考比例).具体可结合实际情况调合,调配后的腻子应均匀,无颗粒. 3'调配好的底腻子建议用50-60MM的钢质刮涂.第一遍刮涂干燥后,方可刮涂第二遍,刮涂结束后的底层应平整,可用铝合金工具测试平整度,不平整的地方应进行修补'打磨.
